概述

　　　液壓調正裝置是由檢驅輪、油泵、復合油缸、油管總成、固定機架構成。當皮帶運行跑 偏時，皮帶與檢驅輪接觸，檢驅輪帶動油泵旋轉，輸出壓力油控制驅動油缸往復運動，帶動 調心托輥偏轉，使調心托輥的線運動方向與皮帶的運動方向形成一個夾角，產生的摩擦力驅 動皮帶，使皮帶始終在設定的范圍內運行，從而避免皮帶跑偏造成散料及皮帶摩擦撕帶，達到保護皮帶機正常運行之目的。

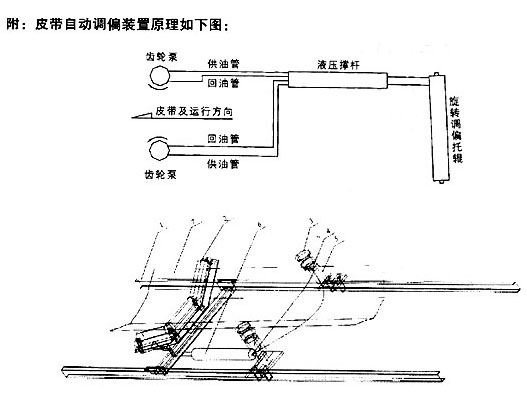

　結構原理

選型須知
　　 l、液壓調正裝置有兩大系列
　　 (1)I型系列，適用于TD75型皮帶機。
　　 (2)H型系列，適用于DTII型皮帶機。
　　 2、根據皮帶機的皮帶有上下兩層，分為上皮帶調正裝置和下皮帶調正裝置。
　　 3、根據皮帶機的單向運輸和雙向運輸兩種場所，分為單向調正裝置和可逆調正裝置。
　　 4、規格參數
　　 　　選型：DTII型皮帶機用戶須提供皮帶機安裝處中間架、托輥圖號或托輥直徑和托輥槽角。
　　　　 TD75型皮帶機用戶僅需要提供皮帶機帶寬即可。
　　 5、為使調正裝置使用方便，性能可靠，建議用戶選用本廠配套的專用調心托輥。
　安裝
　　 l、液壓調正裝置應安裝在皮帶需要糾偏的場所。安裝前請參照使用說明書。
　　 2、液壓調正裝置使用的液壓油為HM—32，加油過濾精度209Pm。
　　 3、為使加油方便快捷，本廠有專用手動加油機供用戶選擇，該機結構緊湊、操作簡便。目前該機有兩種型號，分別為TQJY-20型、TQJY一lo型，其中20、lO分別為加油 過濾精度20、10wm o
　　 4、對于新增用戶，本廠一律派技術人員指導安裝調試
